Учет при синтезе различного вклада функциональных подсистем в эффективность целостной системы


Функциональные подсистемы, из которых состоит некоторая функциональная система, могут вносить различный вклад в ее эффективность и новизну. Поэтому в таких случаях, помимо оценки относительного вклада в эффективность и новизну альтернатив, необходимо оценивать относительный вклад функциональных подсистем.



Для решения данной задачи выполняются следующие процедуры.

1. Строится морфологическая таблица, наименованиями строк которой являются обобщенные функциональные подсистемы исследуемой системы, а наименованиями столбцов — альтернативы.

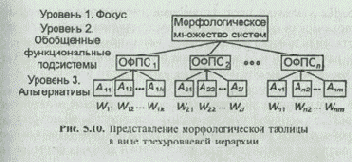

2. Морфологическая таблица преобразуется в трехуровневую иерархию в виде перевернутого дерева (рис. 5.10), отражающую множество функциональных реализаций. Фокусом иерархии является наименование исследуемого множества технических систем. Уровень 2 иерархии образуют обобщенные функциональные подсистемы (ОФПСi), т. е. наименования строк морфологической матрицы. Каждая обобщенная функциональная подсистема конкретизируется своим подмножеством альтернативных функциональных реализаций (Аij), образующих уровень 3 иерархии.



Учет при синтезе различного вклада функциональных подсистем в эффективность целостной системы



3. Составляются иерархические структуры критериев качества для определения векторов приоритетов обобщенных функциональных подсистем и альтернатив, конкретизирующих указанные подсистемы. Для оценки обобщенных функциональных подсистем и альтернатив могут использоваться как одинаковые по структуре и содержанию иерархии критериев качества, так и различающиеся.

Следует отметить, что оценка по иерархиям критериев второго типа имеет наибольшее распространение.

4. Для сформированных иерархий рассчитывают векторы приоритетов альтернатив



  Учет при синтезе различного вклада функциональных подсистем в эффективность целостной системы



принадлежащих каждой обобщенной функциональной подсистеме, и вектор приоритетов WОФПС собственно обобщенных функциональных подсистем. Последний определяет их вклад в эффективность и новизну системы в целом.
