Расположение светофильтров в Байеровской схеме

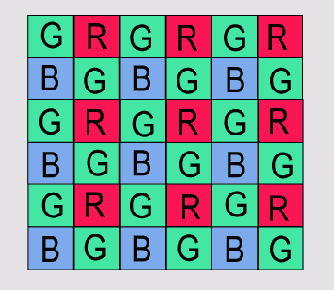

Рисунок 3.10. Расположение светофильтров в Байеровской схеме

Дополнительные «зеленые» элементы служат для вычисления яркости и контрастности изображения, это объясняется восприимчивостью человеческого зрения именно к этому цвету.

В результате получается три «мозаики» — по одной для каждого из цветовых каналов. Сложив их вместе, получаем четвертую «мозаику».

Для ликвидации «эффекта мозаики» используется алгоритм, основная суть которого сводится к следующему. Например, там, где установлен пиксел с зеленым светофильтром, мы точно знаем только о яркости зеленого цвета.

Но в соседних восьми точках известны значения как зеленого, так и синего и красного цветов, поэтому возможно определить их среднее значение и для нашего пиксела. Сложив их вместе, получаем значение исходного цвета в данной точке.
Регулярная структура размещения элементов в некоторых случаях приводит к появлению муара. Возможность появления данного искажения зависит от сложности алгоритма, ответственного за расчет цвета. Если при расчете каждой точки учитываются не только соседние пикселы, но и элементы, расположенные на расстоянии 10 и более точек, вероятность возникновения муара очень мала. В идеале для расчета каждой точки желательно использовать информацию обо всех элементах матрицы данного цвета. Разумеется, что для таких интенсивных расчетов требуются высокопроизводительные микропроцессоры и большие объемы ОЗУ.

Следует отметить также, что некоторые производители фотоаппаратов используют схемы CMY (голубой-пурпурный-желтый) и CMYG (голубой-пурпурный-желтый-зеленый).
