Элемент ПЗСматрицы

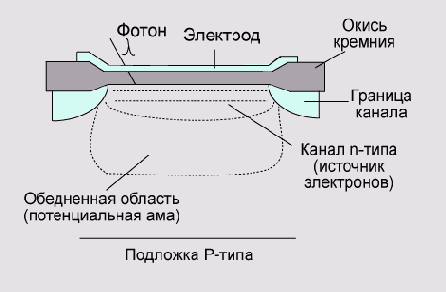

Рисунок 3.1. Элемент ПЗС-матрицы

Для считывания заряда используются устройства, называемые регистрами сдвига, преобразующие строку зарядов на входе в последовательность импульсов на выходе. Полученный сигнал затем поступает на усилитель. Таким устройством можно считать значение строки ПЗС-элементов.

В нашем же случае требуется определить заряд каждого из элементов матрицы. При этом используется способность ПЗС к перемещению потенциальной ямы. Для этого достаточно подать больший потенциал на соседний электрод, под который должна переместиться потенциальная яма. При этом яма из-под соседнего электрода, в свою очередь, смещается под следующий электрод и так далее до регистра сдвига. Таким образом, необходимо согласовать по времени импульсы, подаваемые на электроды, а также работу регистров сдвига.

Поэтому используются два дополнительных устройства: во-первых, управляющая микросхема, обеспечивающая подачу импульсов на электроды матрицы, и во-вторых, тактовый генератор.

Одним из первых типов ЭОП были полнокадровые ПЗС-матрицы (full-frame CCD-matrix). После того как отработал затвор фотоаппарата и все пикселы накопили заряд, эквивалентный световому потоку, упавшему на них, происходит процесс считывания этих зарядов.
