Система оптической стабилизации

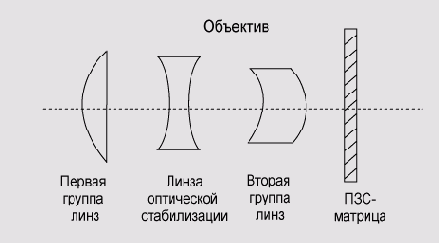

Рисунок 2.4. Система оптической стабилизации

Конструкция данного устройства достаточно сложная, чтобы описывать ее детально, основной принцип состоит в использовании линзы, перемещающейся перпендикулярно оптической оси.

Стабилизация осуществляется как в вертикальной, так и горизонтальной плоскости. Система гироскопических сенсоров определяет как направление, так и скорость смещения. Для перемещения корректирующей линзы используется соленоид, поскольку такие приводы отличаются малыми габаритами и весом, быстрой реакцией и скромным энергопотреблением. Определение текущей позиции линзы осуществляется инфракрасными датчиками, вся работа управляется высокопроизводительным микропроцессором.

При использовании системы Image Stabilizer выдержку можно увеличивать примерно в 4 раза относительно «правила обратной пропорциональности». Например, выдержка в 1/50 может успешно применяться при фокусном расстоянии 200 мм.
